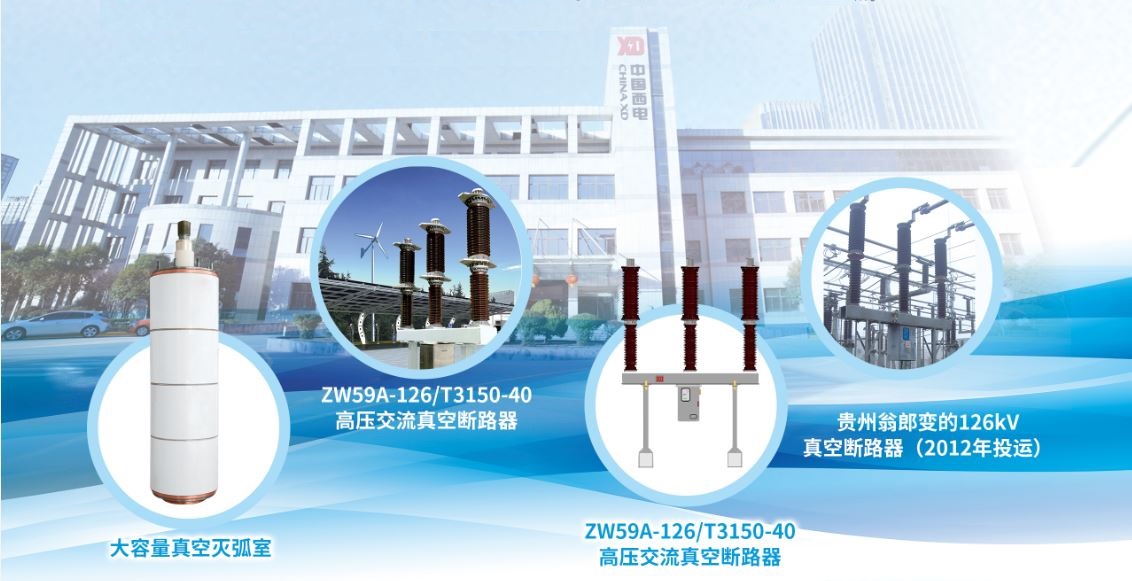

ZW59A-126/T3150-40环保型高压交流真空断路器是7790必发集团基于真空灭弧和环保气体绝缘自主研制的新一代绿色开关装备。。。 。。 。该产品接纳无氟绝缘气体，，，，，，，，突破了126kV大容量单断口真空断路器手艺瓶颈，，，，，，，，是推动电力装备行业低碳转型、助力国家实现双碳目的的新型装备。。。 。。 。
西电集团具有50余年强盛的真空灭弧室研发、制造能力和上万万支的应用履历，，，，，，，，产品性能卓越。。。 。。 。7790必发集团首台126kV/2000A真空断路器于2012年在贵州省瓮郎变投入运行，，，，，，，，并远销中亚地区，，，，，，，，至今均稳固可靠。。。 。。 。
产品主要手艺特点
绿色环保：接纳环保的气体GWP≤1，，，，，，，，无“碳税”生意本钱支出；； ；；；；全生命周期都无需特殊处置惩罚。。。 。。 。
情形顺应能力强：知足-55℃～+40℃情形要求。。。 。。 。
载流能力强：产品知足1.1×3150A温升试验要求。。。 。。 。
绝缘水平高：灭弧室接纳多重屏障均压，，，，，，，，断口知足工频耐受电压（230+73）kV，，，，，，，，雷电攻击耐受电压（550+103）kV。。。 。。 。
机械可靠性高：机械寿命达10000次。。。 。。 。
标准化水平高：形状尺寸及装置接口与SF6断路器一致，，，，，，，，可直接替换。。。 。。 。
主要手艺参数
项目 |
单位 |
手艺参数 |
额定电压 |
kV |
126 |
额定频率 |
Hz |
50 |
额定电流 |
A |
3150 |
温升电流 |
A |
3150×1.1 |
额定工频耐受电压 |
kV |
230（+73） |
额定雷电攻击耐受电压 |
kV |
550（+103） |
额定短路开断电流 |
kA |
40 |
额定短路关合电流 |
kA |
100 |
额定短时耐受电流 |
kA/s |
40/4 |
额定峰值耐受电流 |
kA |
100 |
机械寿命 |
次 |
10000 |
抗震水平 |
- |
AG5 |
情形温度 |
℃ |
-55～40 |
GWP |
- |
≤1 |
产品切合IEC、GB、DL标准 |
